單個角接觸球軸承只能承受一個方向的軸向載荷，對于精密機床、磨床這樣的加工機械來說，運行過程中軸承受力是比較復雜的，因此會使用多個角接觸組成配對組合的形式，提供承載能力，那么配對角接觸軸承怎么安裝？

角接觸軸承常見配對方法有哪些？

1、面對面DF ，角接觸軸承 的大端面相對，可以 承受雙向軸向負荷，剛性適中。允許軸承 有一定傾斜，適合軸有一定熱膨脹的場合。

2、背對背DB ，軸承小端面相對安置，軸承的承載力大，剛性高 ，常用于定位精度要求高的設備中， 可以更好抵抗傾斜力矩。

3、串聯DT ，軸承同方向排列。這樣角接觸球軸承雖然只能承受單向軸向力，但是承受能力 疊 ，加，適合需要很大軸向負荷承載能力的場合。

4、三聯配對，三個角接觸球軸承以不同方向排列，代號為TBT 、TFT、TT，提高軸承的承載能力與穩定性。

5、四聯配對，常見配對形式有QBC、 QFC、QT、 QBT 、QFT，配對組的剛性、承載能力進一步提升，更適合運行精度要求高的精密磨床上。

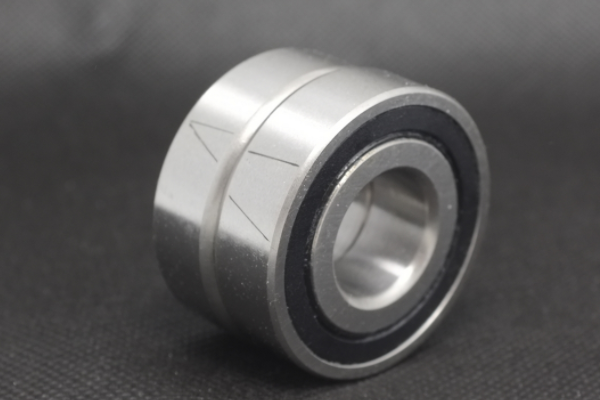

配對角接觸軸承怎么安裝？

配對軸承是將多個角接觸球軸承以一定方向、順序裝配到機械主軸上，從本質上裝配方式主要分為背對背、面對面兩類，操作方法如下：

1、背對背組合安裝：調整軸承內圈徑向跳動最高點位 置，裝入主軸預定位置。 用鎖緊螺母固定好軸承組 ，按標準 施加一定 預載荷。再調整 配對 軸承外圈的周向位置，把主軸組件裝入軸承座， 最后 安裝端蓋。

2、面對面組合安裝：調整角接觸軸承外圈徑向跳動最高點位置，裝入設備軸承座指定的位置，安裝端蓋并設置好預載荷。接著將主軸裝入軸承內圈，緊固螺母，直到固定穩定為止。

需要注意的是，如果配對角接觸軸承軸承內圈過盈較大時，可以先對軸承加熱，溫度控制80– 100℃，再按照順序裝配到機床主軸上，禁止暴力敲打軸承，容易損壞軸承，讓精度下降。

配對角接觸軸承能提高軸承組的載荷承受能力，讓主軸系統運行的更加穩定，這對于精密設備來說是非常重要的。但是不同組合形式適合的場合不同，建議根據工況評估選擇，必要的時候，可以咨詢?nèi)⑤S承，由技術工程師提供選型建議。
